Fasady wentylowane murowane / ceglane

Elewacja murowana wentylowana – schemat wykonania termoizolacji w technologii PAROC

  • Konstrukcja nośna (betonowa ściana, 200 mm).
  • Izolacja termiczna (180-220 mm):
  • jednowarstwowy system izolacji: PAROC WAS 50 (tb),
  • dwuwarstwowy system izolacji: PAROC solid / PAROC Ultra + PAROC Cortex b / PAROC WAS 25 (tb).
  • Szczelina wentylacyjna 40 mm (dla budynków o wysokości 1-2 pięter ≥ 30 mm, dla budynków wyższych ≥ 35-50 mm).
  • Elewacja ceglana, przymocowana do konstrukcji nośnej za pomocą kotew stalowych (120 mm).

Klasyfikacja ogniowa przyjmowana do projektowania: R30/R60 (w razie potrzeby).

Wartość izolacyjności akustycznej: Rw 60 dB / Rw + C 58 dB / Rw + Ctr 52 dB.

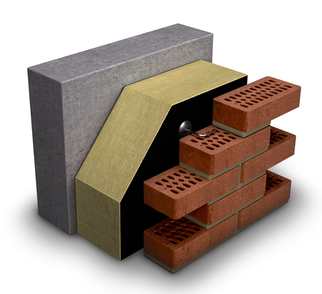

Wentylowana ściana betonowa z ceglaną fasadą i izolacją PAROC

Wykonanie termoizolacji fasad wentylowanych murowanych/ceglanych – krok po kroku

Elewacja murowana wentylowana może być wykonana w połączeniu z szeroką gamą konstrukcji nośnych. Jednak w przeciwieństwie do fasad wentylowanych bazujących na przykład na drewnianych rozwiązaniach szkieletowych lub podkonstrukcjach metalowych, kluczowym czynnikiem wpływającym na odpowiednie wymiarowanie szczeliny wentylacyjnej i otworów w elewacji ceglanej staje się tu wysoki stopień absorpcji wilgoci samego materiału i jej wpływ na pozostałe elementy konstrukcyjne.

Ponieważ materiały elewacyjne w większości przypadków są raczej lekkie i cienkie, mają tendencję do szybkiego wysychania. Gruba i porowata ceglana fasada może natomiast pochłaniać dużo wilgoci wynikającej ze zmiennych warunków pogodowych. Prowadzi to do wydłużonego czasu schnięcia oraz utrzymującego się, wysokiego poziomu wilgoci w szczelinie wentylacyjnej.

Dlatego ważne jest, aby podczas projektowania otworów wentylacyjnych w ceglanej fasadzie, zwrócić szczególną uwagę na zapewnienie odpowiednio wysokiego stopnia przepływu powietrza oraz utrzymania wilgotności konstrukcji na bezpiecznym poziomie.

Tabele z wymiarami szczelin wentylacyjnych i otworów można znaleźć tutaj.

Masywne fasady wentylowane murowane (beton, kamień)

Warstwa termoizolacyjna instalowana jest na zewnętrznej stronie masywnej ściany nośnej, w układzie jedno- lub dwuwarstwowym.

W systemie dwuwarstwowym grubsza, miękka i elastyczna płyta izolacyjna (np. PAROC solid) jest najpierw dopasowywana i montowana do konstrukcji ściany nośnej, a następnie na niej układa się cieńszą, izolacyjną płytę przeciwwiatrową (np. PAROC Cortex). Produkty należy układać na mijankę, a więc z odpowiednim przesunięciem pomiędzy połączeniami płyt w obu warstwach.

W przypadku systemu jednowarstwowego, warstwę termoizolacyjną i jednocześnie przeciwwiatrową stanowi jedna warstwa płyt o większej grubości (np. PAROC Cortex b). W połączeniach pomiędzy wiatrochronnymi płytami izolacyjnymi należy dodatkowo zastosować dedykowane taśmy montażowe PAROC, dzięki którym zwiększymy szczelność konstrukcji.

Podparcie ceglanej elewacji do konstrukcji nośnej stanowią stalowe kotwy, które przechodzą przez warstwę izolacyjną. Przy obliczaniu wartości współczynnika przenikania ciepła U dla całej przegrody należy wziąć pod uwagę ewentualny wpływ mostków termicznych, które mogą powstać w miejscach montażu stalowych łączników mechanicznych.

Wartości U dla różnych grubości izolacji – elewacja ceglana wentylowana

Jednowarstwowe rozwiązanie izolacyjne:

Grubość izolacji

mm

mm

mm

mm

mm

mm

mm

mm

PAROC Cortex One / WAS 35 (t)

150


180


200

220

Wartość U, W/m2K

0.21

0.20

0.18

0.17

0.16

0.16

0.15

0.14

Dwuwarstwowe rozwiązanie izolacyjne:

 Grubość izolacji

mm

mm

mm

mm

mm

mm

mm

mm

PAROC Cortex b / WAS 25(tb)

30

30

30

30

30

30

30

30

PAROC solid

100

-

150

-

180

-

200

-

PAROC Ultra

-

100

-

150

-

180

-

200

Wartość U, W/m2K

0.25

0.24

0.19

0.18

0.16

0.15

0.15

0.14

Rysunki CAD


Dostępne na naszej stronie rysunki CAD to cenne wsparcie dla projektantów, umożliwiające efektywne planowanie i optymalizację rozwiązań izolacyjnych w różnego typu obiektach. Schematy te zawierają precyzyjnie opracowane detale techniczne, co pozwala na łatwą integrację z istniejącą dokumentacją projektową i minimalizuje ryzyko wystąpienia błędów na etapie realizacji. Dzięki nim projektanci mogą w prosty sposób dobierać odpowiednie układy warstw, uwzględniając specyfikę konstrukcji, co znacznie skraca czas pracy nad projektem i podnosi jego jakość. To ogromne ułatwienie przekładające się na wykonanie ocieplenia budynku i uzyskanie rezultatu, który będzie przynosił długofalowe korzyści.

Pobierz rysunki CAD
Rysunki CAD

Produkty wchodzące w skład rozwiązania

E-mail

Filtry

PAROC Cortex b

PAROC Cortex b

Wiatroizolacyjna i termoizolacyjna płyta PAROC Cortex b (lambda 0,033 W/mK) to produkt z czarną powierzchnią do stosowania na wentylowanych elewacjach we wszystkich klasach pożarowych budynków. Cienkie, duże i sztywne płyty idealnie nadają się do dwuwarstwowych systemów izolacyjnych wraz z izolacją o niskiej gęstości.
...
PAROC Solid

PAROC solid

PAROC solid to uniwersalna izolacja o niskiej gęstości (lambda 0,037 W/mK) przeznaczona do ścian zewnętrznych i działowych o konstrukcji drewnianej i metalowej, fasad wentylowanych, dachów spadzistych i podłóg wentylowanych. W obiektach wentylowanych produkt montowany jest jako dwuwarstwowe rozwiązanie izolacyjne wraz z...
PAROC Ultra

PAROC Ultra

PAROC Ultra to uniwersalna płyta izolacyjna o niskiej gęstości (lambda 0,035 W/mK) do ścian zewnętrznych i działowych o konstrukcji drewnianej i metalowej, dachów spadzistych i podłóg wentylowanych. W konstrukcjach wentylowanych produkt montowany jest dwuwarstwowo wraz z izolacją wiatrochronną.

Płyta jest łatwa do ci...
PAROC Ultra plus

PAROC Ultra plus

PAROC Ultra plus to energooszczędna płyta izolacyjna (lambda 0,034 W/mK) przeznaczona szczególnie do wentylowanych fasad, dachów i podłóg. W konstrukcjach wentylowanych produkt montowany jest dwuwarstwowo wraz z izolacją wiatrochronną.

Płyta jest łatwa do cięcia nożem lub piłą i łatwa w montażu w różnych konstrukcjach...
PAROC WAS 25

PAROC WAS 25

Płyta ścienna PAROC WAS 25 to niepalna izolacja z wełny kamiennej do istniejących i nowych wentylowanych ścian zewnętrznych. Izolacyjna płyta ścienna może być też stosowana jako warstwa zewnętrzna w systemie dwuwarstwowym w połączeniu z inną warstwą izolacji termicznej o niskiej gęstości. Stosując system dwuwarstwowy mo...
PAROC WAS 25tb

PAROC WAS 25tb

Płyta ścienna PAROC WAS 25tb to niepalna izolacja z wełny kamiennej do istniejących i nowych wentylowanych ścian zewnętrznych. Izolacyjna płyta ścienna może być też stosowana jako warstwa zewnętrzna w systemie dwuwarstwowym w połączeniu z inną warstwą izolacji termicznej o niskiej gęstości. Stosując system dwuwarstwowy...
PAROC WAS 50

PAROC WAS 50

PAROC WAS 50 to płyta izolacyjna do ścian (lambda 0,034 W/mK) przeznaczona do lekko wentylowanych fasad (np. ceglanych) w budynkach we wszystkich klasach ogniowych. Cienkie płyty stosuje się jako ochronę przed wiatrem w systemach ociepleń dwuwarstwowych wraz z izolacjami o małej gęstości, natomiast płyty grube w systemach...
PAROC WAS 50tb

PAROC WAS 50tb

PAROC WAS 50tb to płyta do izolacji ścian pokryta czarnym welonem z włókna szklanego (lambda 0,034 W/mK) do lekko wentylowanych fasad (np. elewacji ceglanych) we wszystkich klasach ogniowych. Cienkie płyty stosuje się jako ochronę przed wiatrem w systemach ociepleń dwuwarstwowych wraz z izolacjami o małej gęstości, natomiast...
Taśmy PAROC Cortex

Taśmy PAROC Cortex

Taśma PAROC Cortex jest stosowana na zewnątrz budynku do klejenia i uszczelniania podkładów dyfuzyjno-otwartych lub szczelnych na dachach skośnych i fasadach. Taśma Cortex wykonana jest z wysoce odpornego na promieniowanie UV kompozytu z folii polarowej z klejem poliakrylowym. Taśma ma bardzo dobrą przyczepność początkow...
