Niewielka szczelina, ogromny wpływ. Świeże spojrzenie na fasady wentylowane w obliczu zmian klimatu

W całej Unii Europejskiej starzejące się budynki oraz postępujące zmiany klimatyczne stawiają przed elewacjami zupełnie nowe wyzwania. Biorąc pod uwagę, że według różnych szacunków do 2030 roku aż 35 milionów obiektów będzie wymagać modernizacji z punktu widzenia technicznego i ekonomicznego, specjaliści z branży budowlanej mają do podjęcia wiele istotnych decyzji. Należy jednak pamiętać, że to właśnie dobór rozwiązania izolacyjnego – i tego, jak współgra z całym systemem fasadowym – w decydującym stopniu determinuje parametry termiczne i akustyczne, bezpieczeństwo pożarowe oraz gospodarkę wilgotnościową ściany zewnętrznej. Fasady wentylowane spinają wszystkie te zagadnienia w ramach jednej, spójnej koncepcji: połączenie pustki powietrznej z odpowiednio dobranym ociepleniem skutecznie chroni konstrukcję budynku, reguluje poziom wilgoci i gwarantuje trwałość parametrów użytkowych na długie lata.

Dobrze zaprojektowana fasada wentylowana łączy w sobie szereg korzyści, które trudne osiągnąć w przypadku tradycyjnych, zamkniętych systemów elewacyjnych:

• Trwała ochrona przed warunkami atmosferycznymi i wilgocią. Szczelina wentylacyjna i zewnętrzna okładzina elewacyjna skutecznie osłaniają izolację i konstrukcję nośną przed deszczem, wodą rozbryzgową oraz wilgocią nanoszoną przez wiatr.
• Elastyczność parametrów cieplnych. Odpowiedni dobór podkonstrukcji i materiału izolacyjnego pozwala na uzyskanie szerokiego zakresu współczynników przenikania ciepła (U), bez ryzyka zawilgocenia przegrody.
• Proste rozwiązania renowacyjne. Regulowana podkonstrukcja, w połączeniu ze sprężystym i paroprzepuszczalnym materiałem izolacyjnym, umożliwia wykonanie nowej fasady na istniejących ścianach murowanych lub betonowych, jednocześnie umożliwiając swobodne wysychanie oryginalnej elewacji.
• Systemowe bezpieczeństwo pożarowe. Zastosowanie niepalnych elementów i materiałów pozwala uzyskać solidną i przewidywalną odporność ogniową dla całej konstrukcji.
• Trwała ochrona przed warunkami atmosferycznymi i wilgocią. Szczelina wentylacyjna i zewnętrzna okładzina elewacyjna skutecznie osłaniają izolację i konstrukcję nośną przed deszczem, wodą rozbryzgową oraz wilgocią nanoszoną przez wiatr.
• Elastyczność parametrów cieplnych. Odpowiedni dobór podkonstrukcji i materiału izolacyjnego pozwala na uzyskanie szerokiego zakresu współczynników przenikania ciepła (U), bez ryzyka zawilgocenia przegrody.
• Proste rozwiązania renowacyjne. Regulowana podkonstrukcja, w połączeniu ze sprężystym i paroprzepuszczalnym materiałem izolacyjnym, umożliwia wykonanie nowej fasady na istniejących ścianach murowanych lub betonowych, jednocześnie umożliwiając swobodne wysychanie oryginalnej elewacji.
• Systemowe bezpieczeństwo pożarowe. Zastosowanie niepalnych elementów i materiałów pozwala uzyskać solidną i przewidywalną odporność ogniową dla całej konstrukcji.

Suma tych atutów wyjaśnia, dlaczego fasady wentylowane coraz częściej postrzegane są jako niezawodna odpowiedź na zmieniające się obciążenia klimatyczne, ewolucję technologii izolacyjnych oraz praktyczne wyzwania renowacyjne – pod warunkiem, że cały system zostanie zaprojektowany i wykonany jako spójna całość.

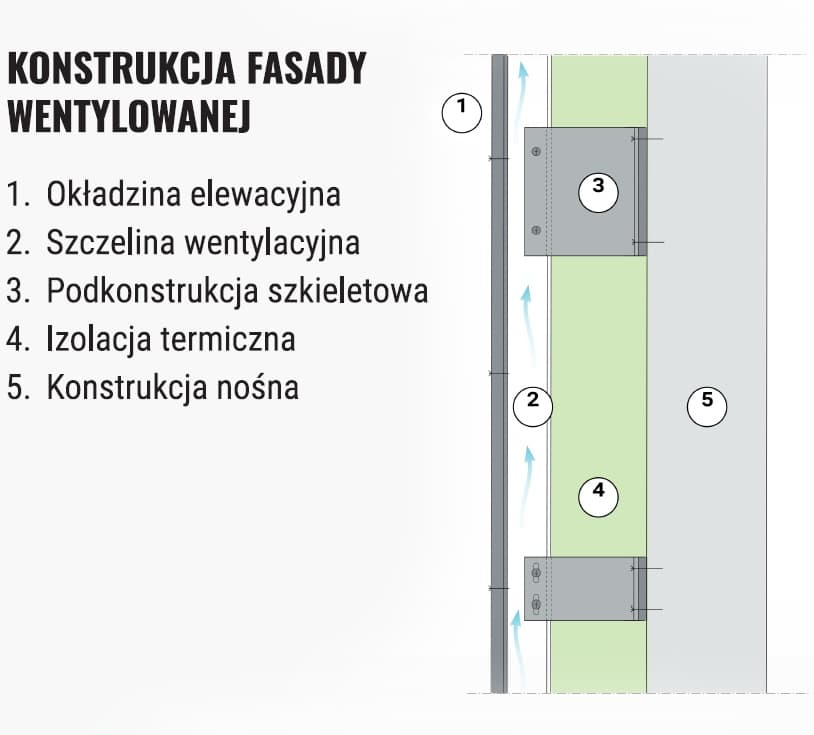

W fasadzie wentylowanej przestrzeń pomiędzy okładziną elewacyjną, a izolacją to znacznie więcej niż tylko „puste miejsce”. To aktywna warstwa funkcjonalna, która w dużej mierze decyduje o tym, czy fasada poradzi sobie z deszczem, wilgocią technologiczną oraz wilgocią z wnętrza budynku – a więc czynnikom, które z czasem nieuchronnie przenikają w głąb konstrukcji.

Powietrze zewnętrzne wpływa do szczeliny u dołu fasady, a wypływa u jej szczytu. Ponieważ siły odpowiedzialne za ten proces są relatywnie niewielkie, skuteczność systemu zależy nie tyle od teorii, co od jakości wykonawstwa: zachowania ciągłości szczeliny, odpowiedniej wielkości i rozmieszczenia otworów oraz tego, czy prześwit pozostanie drożny po zamontowaniu wsporników, barier ogniowych i uwzględnieniu standardowych tolerancji montażowych. Jeśli wszystko zostanie wykonane jak należy, szczelina staje się kontrolowanym kanałem, który umożliwia odprowadzanie wody oraz skuteczne osuszanie powierzchni wewnątrz pustki powietrznej i zewnętrznej warstwy ocieplenia.

– Rolą wentylacji w fasadzie jest usuwanie nadmiaru wilgoci, która nieuchronnie gromadzi się w wewnątrz konstrukcji – począwszy od wilgoci technologicznej i tej pochodzącej z wnętrza budynku, aż po zacinający deszcz. Prawdziwym wyzwaniem jest jednak zapewnienie skutecznego działania szczeliny w skrajnie różnych warunkach klimatycznych, przy różnych wysokościach budynków i skomplikowanych detalach architektonicznych – ocenia Susanna Tykka-Vedder, Product Leader w OC Paroc.

Z tej perspektywy szczelina wentylacyjna nie jest jedynie pasywnym detalem, lecz warstwą kluczową z punktu widzenia efektywności całego systemu. Jeśli działa zgodnie z założeniami, wspiera bezpieczeństwo wilgotnościowe i długofalową wydajność ocieplenia. Jeśli jednak jej funkcja zostanie zaburzona, nawet najlepiej zaprojektowany system fasadowy może nie spełnić pokładanych w nim oczekiwań.

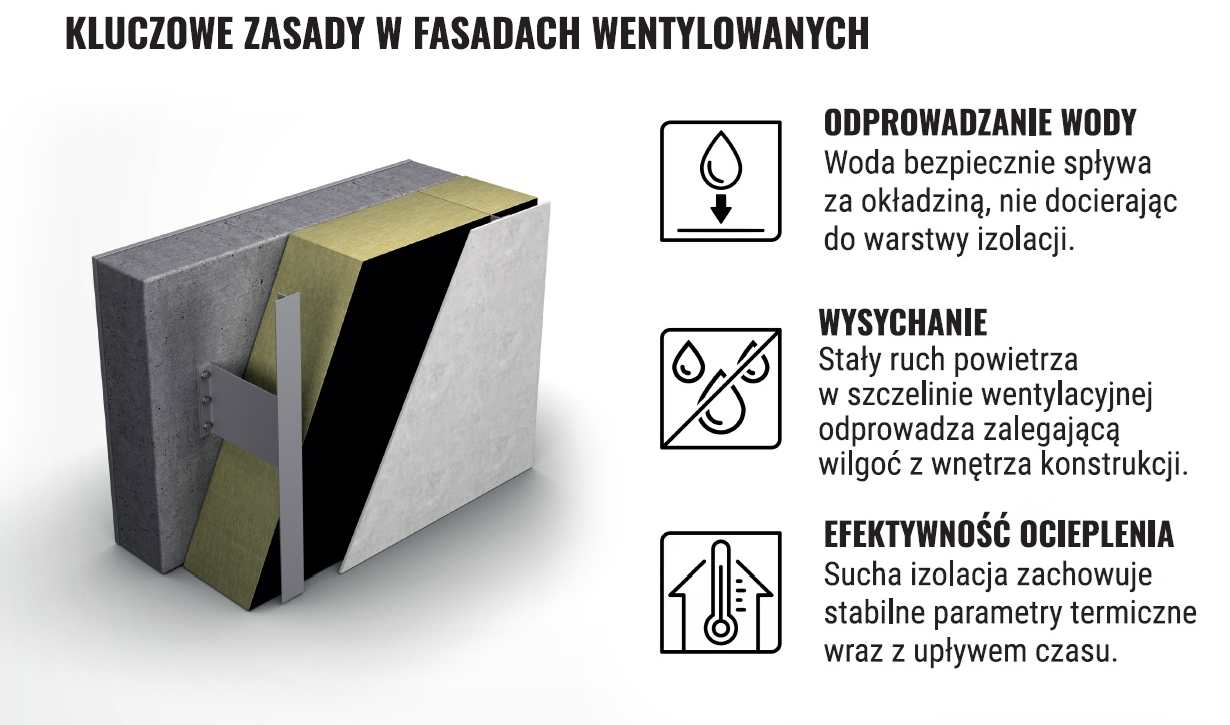

Z punktu widzenia fizyki budowlanej, szczelina wentylacyjna pełni jednocześnie trzy kluczowe funkcje w zakresie zarządzania wilgocią:

1. Odprowadzanie wody (drenaż) – szczelina działa jako przerwa kapilarna i płaszczyzna spływu. Dzięki temu woda, która przedostanie się przez nieszczelności okładziny, może swobodnie spłynąć w dół, nie wnikając w głąb ocieplenia czy konstrukcję nośną ściany.
2. Osuszanie – efekt komina oraz ruch powietrza wywołany naporem wiatru generują delikatny, lecz stały przepływ. Pozwala on na skuteczne usuwanie pary wodnej oraz wilgoci powierzchniowej – zarówno tej powstałej po opadach deszczu, jak i odparowującej w procesie wysychania wilgoci technologicznej.
3. Ochrona parametrów cieplnych – poprzez utrzymywanie wewnętrznych warstw konstrukcji w stanie suchym, wentylacja pomaga utrzymać deklarowaną przewodność cieplną izolacji na stałym poziomie. Ogranicza to również ryzyko rozwoju pleśni, korozji metalowych elementów mocujących oraz uszkodzeń spowodowanych cyklami zamarzania i rozmarzania.

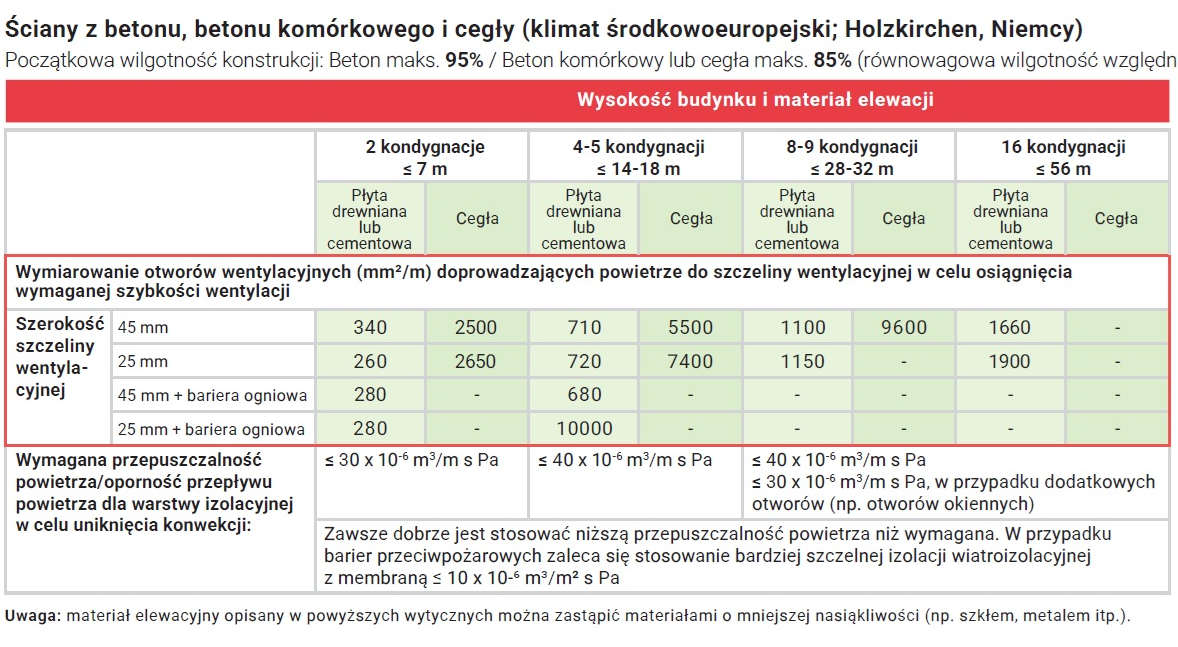

Modele opracowane dla Paroc przez VTT (Fińskie Centrum Badań Technicznych) opierają się na wieloletnich symulacjach cieplno-wilgotnościowych przeprowadzonych w programie obliczeniowym WUFI. W ramach analiz, naukowcy przyjrzeli się m.in. przepływom powietrza w szczelinie wentylacyjnej, procesom gromadzenia się wilgoci oraz wysychania przegrody w zmiennych warunkach. Pod uwagę wzięto różną liczbę kondygnacji, rodzaje materiałów elewacyjnych oraz zróżnicowany stopień ekspozycji na zacinający deszcz, charakterystyczny dla klimatu krajów nordyckich i Europy Środkowej. Wyniki jednoznacznie wskazują, że wraz ze wzrostem wysokości fasady, jej masy oraz stopnia ekspozycji na czynniki atmosferyczne, znacząco rośnie zapotrzebowanie na odpowiednią wentylację. Kładzie to szczególny nacisk na konieczność prawidłowego wymiarowania szczeliny oraz precyzyjnego zaprojektowania wszelkich detali.

Sprawność działania szczeliny wentylacyjnej w fasadzie zależy w mniejszym stopniu od jej nominalnej szerokości, a w znacznie większym – od efektywności przepływu powietrza, tj. możliwości swobodnego wlotu i wylotu. Zgodnie z wytycznymi projektowymi Paroc, to właśnie rozmiar, ciągłość oraz rozmieszczenie otworów wentylacyjnych w głównej mierze decydują o cyrkulacji powietrza wewnątrz fasady – ma to szczególne znaczenie zwłaszcza w przypadku zastosowania barier ogniowych i elementów mocujących.

Analizy Paroc wykazują, że nawet przy zachowaniu stałej szerokości szczeliny, poziome bariery ogniowe mogą drastycznie ograniczyć czynną przestrzeń wentylacyjną. W rezultacie samo zwiększenie szerokości pustki powietrznej nie zrekompensuje zbyt małych lub przesłoniętych otworów. W praktyce to właśnie powierzchnia czynna otworu ma o wiele większy wpływ na przepływ powietrza, kontrolę wilgoci i wyrównywanie ciśnień, niż nominalny wymiar szczeliny.

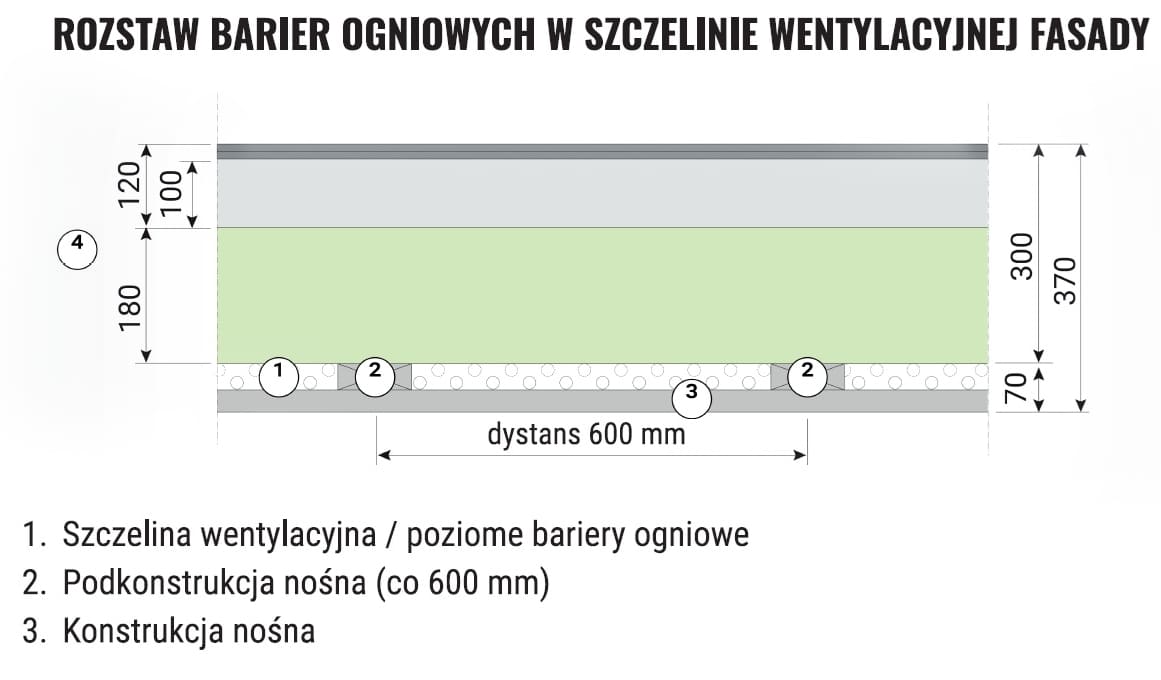

W przypadku fasady ze szczeliną wentylacyjną o szerokości 45 mm, powierzchnia czynna otworu wentylacyjnego (bez barier ogniowych) wynosi 37 530 mm² na metr bieżący [(1000 mm × 45 mm) - (1,66 × 45 mm × 100 mm)]. Po zastosowaniu poziomej bariery ogniowej, efektywna wielkość otworu może się zmniejszyć nawet o 95%, pozostawiając zaledwie 1876 mm² czynnej powierzchni wentylacyjnej na metr bieżący.

Ponieważ szczelina wentylacyjna pełni tak kluczowe funkcje, nawet drobne błędy projektowe czy wykonawcze mogą nieść ze sobą poważne konsekwencje. Najnowsze wytyczne projektowe zwracają uwagę na dwa szczególnie istotne aspekty:

• Szczelina musi pozostać drożna w praktyce, a nie tylko na papierze – także po zamontowaniu konsol, wsporników, łączników oraz poziomych barier ogniowych.
• Izolacja od strony szczeliny musi ograniczać niepożądany ruch powietrza, aby zapobiec zjawisku przewietrzania (wind-washing) oraz konwekcji wewnętrznej, które mogłyby obniżyć parametry termoizolacyjne przegrody.

Prawidłowe zaprojektowanie tej „niewielkiej przestrzeni” nie polega więc jedynie na pozostawieniu nominalnych 20 czy 30 milimetrów dystansu. Kluczem jest dobranie odpowiedniej szerokości szczeliny, właściwe zaprojektowanie otworów, dopasowanie zabezpieczeń przeciwpożarowych oraz wybór odpowiedniej izolacji. Takie połączenie to warunek, aby pustka powietrzna mogła niezawodnie spełniać swoją funkcję na całej wysokości elewacji i przez cały okres jej eksploatacji.

– Przepisy określają jedynie wartości minimalne, ale nie wskazują rozwiązań optymalnych dla konkretnego budynku. Szczelinę wentylacyjną należy wymiarować, uwzględniając rzeczywistą wysokość, stopień ekspozycji oraz strukturę projektowanej fasady – zaznacza Susanna Tykka-Vedder, Product Leader w OC Paroc.

Oto kilka praktycznych pytań, które zespoły projektowe powinny sobie zadać, aby usprawnić prace nad kolejnymi realizacjami:

• Dla jakich obciążeń zacinającym deszczem i kategorii terenu (ekspozycji) tak naprawdę projektujemy budynek?
• Jaka jest wysokość poszczególnych stref elewacji i w których miejscach należy rozmieścić otwory wlotowe i wylotowe?
• Czy po uwzględnieniu konsol, wsporników, barier ogniowych oraz tolerancji montażowych, rzeczywista szerokość szczeliny będzie zgodna z naszymi założeniami?
• W jaki sposób w danym przypadku przepisy krajowe korelują z zaleceniami producenta?

Wiemy już, w jaki sposób współdziałanie szczeliny wentylacyjnej, izolacji oraz okładziny przekształca zwykłą ścianę w system fasady wentylowanej, który pozwala skutecznie zarządzać wilgocią, wspiera efektywność energetyczną i chroni konstrukcję budynku w obliczu coraz bardziej wymagających warunków eksploatacyjnych. W momencie gdy potraktujemy pustkę powietrzną jako aktywną warstwę funkcjonalną, cały system zyskuje na trwałości i przewidywalności, a jego modernizacja w całym cyklu życia obiektu staje się łatwiejsza.

Zagadnienia te rozwiniemy w kolejnych artykułach: omówimy zasady wymiarowania i wentylacji szczeliny, zgłębimy temat parametrów izolacyjnych oraz bezpieczeństwa pożarowego i wilgotnościowego, a także przyjrzymy się doborowi konsol i ogólnych rozwiązań systemowych.
