Vėdinami fasadai

Sprendimas su gembėmis/kronšteinais

Laikančioji sienos konstrukcija iš mūro ar blokų
Gembė/kronšteinas fasado apdailai tvirtinti
Šilumos izoliacija:
Dvisluoksnė: PAROC Ultra / PAROC Ultra plus + 30 mm PAROC tento (t, tb) arba PAROC Cortex b (su PAROC Cortex juosta (XST 042) ir PAROC Cortex kampų sandarinimo juosta (XST 041) suklijuotomis siūlėmis)
Vienalsuoksnė: PAROC tento (t, tb)
≥ 25 mm vėdinamas oro tarpas
Fasado apdailos plokštės

Apie vėdinamų fasadų su gembėmis/kronšteinais įrengimą renovuojamiems pastatams skaitykite čia.

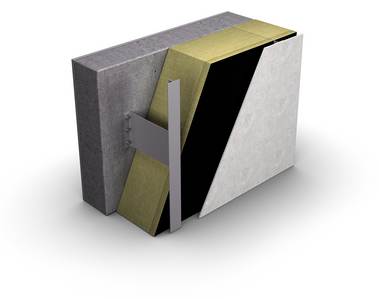

vėdinamo fasado metaliniu rėmu, izoliuotu PAROC akmens vata, pjūvis

Sprendimas su mediniu karkasu

Laikančioji sienos konstrukcija iš mūro ar blokų
Medinis karkasas / šilumos izoliacija PAROC Ultra arba PAROC Ultra plus
30mm apsauga nuo vėjo: PAROC tento (t, tb) arba PAROC Cortex b (su PAROC Cortex juosta (XST 042) ir PAROC Cortex kampų sandarinimo juosta (XST 041) suklijuotomis siūlėmis)
≥25mm vėdinamas oro tarpas – karkasas apdailai tvirtinti 25 x 100mm, cc 600
Medinių lentelių apdaila

Apie vėdinamų fasadų su mediniu karkasu įrengimą renovuojamiems pastatams skaitykite čia.

vėdinamo fasado, izoliuotu PAROC akmens vata, pjūvis

Šilumą izoliuojančios plokštės:

PAROC Ultra vėdinamų sienų šilumos izoliacija dvisluoksnėse šiltinimo sistemose

PAROC Ultra plus efektyvesnė vėdinamų sienų šilumos izoliacija dvisluoksnėse šiltinimo sistemose

PAROC tento (t, tb) 50-200 mm storio efektyvi, mažai laidi orui šilumos izoliacija naudojama vienasluoksnėse šiltinimo sistemose be papildomos apsaugos nuo vėjo. Plokštės išorinis paviršius gali būti padengtas šviesiu (t) arba juodu (tb) stiklo pluošto audiniu.

Apsaugos nuo vėjo plokštės:

PAROC Cortex / Cortex b 30mm storio apsaugos nuo vėjo plokštė (b= juoda spalva)

PAROC tento (t, tb) 30, 50mm storio apsaugos nuo vėjo plokštė. Plokštės išorinis paviršius gali būti padengtas šviesiu (t) arba juodu (tb) stiklo pluošto audiniu.

PAROC tento privalumai

Fasadų sistemos

Laikančioji sienos konstrukcija. Vėdinamų („ventiliuojamų“) fasadų šiltinimo sistemos su metalinėmis ar kompozicinėmis gembėmis/ kronšteinais arba strypais bei su mediniu karkasu gali būti įrengiamos ant įvairių mūro, blokelių ar gelžbetonio sienų.

Fasado apdailą laikančios gembės/kronšteinai gali būti pagaminti iš aliuminio, plieno, nerūdijančio plieno arba bazalto kompozito. Skirtingų metalų yra skirtingas šilumos laidumas.

Metalas	Šilumos laidumas (λ), W/mK
Aliuminis	220
Plienas	50
Nerūdijantis plienas	17

Medžiaga, iš kurios yra pagaminta gembė, turi labai didelę įtaką reikalingam šilumos izoliacijos storiui. Taip yra dėl didelio gembių, kertančių šiltinimo sluoksnį, kiekio fasade ir didelio metalo gembių šilumos laidumo. Nerūdijantis plienas turi mažiausią šilumos laidumą tarp metalinių gembių.

Bazalto kompozito šilumos laidumas yra itin mažas, todėl šiluminio tiltelio įtaka irgi yra ypatingai maža. Strypinės gembės yra pagamintos iš nerūdijančio plieno, tačiau yra labai mažo diametro, todėl šiluminio tiltelio įtaka dėl strypinių gembių irgi yra labai maža. Abiem atvejais šilumos izoliacijos storis yra mažesnis nei su metalinėmis gembėmis.

Gembių/kronšteinų kiekis turi būti nustatomas skaičiavimais pagal STR 2.04.01:2018 14 punkto reikalavimus.

Šilumos izoliacija:

Šilumos izoliacijos plokštės turi būti priglaustos prie pagrindo prispaudžiant sistemos karkaso elementais arba pritvirtinant papildomais tvirtinimo elementais. Sumontuotas termoizoliacinis sluoksnis turi būti vientisas, be plyšių ir įspaudimų. Šilumos izoliacija yra montuojama arba tarp fasado apdailą laikančių gembių/kronšteinų, arba užmaunant ant jų. Šilumos izoliacijos sluoksnis gali būti įrengiamas iš vieno arba dviejų sluoksnių.

Dvisluoksnėje sistemoje pagrindinis šilumos izoliacijos iš universalių plokščių sluoksnis turi būti pritvirtinamas prie sienos konstrukcijos. Ant jo turi būti sumontuojama apsaugos nuo vėjo plokštė. Rekomenduojamas apsaugos nuo vėjo izoliacinio sluoksnio storis yra 30 - 50 mm. Ypač efektyvi apsauga nuo vėjo yra užtikrinama naudojant PAROC Cortex apsaugos nuo vėjo plokštes su suklijuotomis siūlėmis tarp pačių plokščių, cokolyje, ties kampais ir angomis sienoje.

Įrengiant šilumos izoliaciją iš vieno sluoksnio- šilumos izoliacinės plokštės yra įrengiamos be papildomos apsaugos nuo vėjo.

Vėdinamas oro tarpas:

Vėdinamo oro tarpo plotis vėdinamose sistemose su gembėmis/kronšteinais turi būti ne mažesnis nei 25 mm pagal STR 2.04.01:2018. Į vėdinamą oro tarpą turi patekti lauko oras, todėl vėdinamų angų plotas turi būti ne mažesnis kaip 50 cm² vienam sienos ilgio metrui, o vėdinimo angos turi būti įrengiamos viršutinėje ir apatinėje sienos dalyse bei ties langų ir durų angomis. Drenažinės angos turi būti įrengtos taip, kad į vėdinamą oro tarpą iš išorės patekęs arba kondensacinis vanduo nepatektų į termoizoliacinį ir kitus konstrukcijos sluoksnius ir galėtų laisvai pasišalinti iš konstrukcijos. Daugiau informacijos apie vėdinamo tarpo plotį galite rasti „Vėdinamų sienų projektavimo vadove“

Fasado apdaila

Fasado apdailos sluoksnio įrengimas priklauso nuo pačios fasado apdailos tipo ir jos tvirtinimo sprendimų. Apdailos elementai turi būti montuojami pagal jų gamintojų pateiktas montavimo instrukcijas.

Šilumos perdavimo koeficiento U (W/m²K) vertės

apskaičiuotos esant esant skirtingoms laikančiojo mūro sienoms ir skirtingiems izoliacijos storiams konstrukcijai su nerūdijančio plieno gembėmis, kai šiltinama PAROC Ultra, o apsauga nuo vėjo iš PAROC Cortex b/PAROC tento (t, tb) 30 mm.

PAROC Ultra storiai	125	150	180	200	100+125	100+150	150+150	200+150
Keraminių plytų mūras 250 mm	0,226	0,200	0,176	0,162	0,148	0,137	0,118	0,100
Keramzitbetonio blokelių mūras 200 mm	0,198	0,177	0,158	0,147	0,135	0,125	0,109	0,097
Akytojo betono blokelių mūras 185 mm	0,185	0,167	0,149	0,140	0,129	0,120	0,105	0,094
Silikatinių blokelių mūras 180 mm	0,235	0,207	0,181	0,167	0,152	0,140	0,120	0,106
Keraminių blokelių mūras 175 mm	0,208	0,185	0,164	0,152	0,140	0,129	0,113	0,099

Šilumos perdavimo koeficiento U (W/m²K) vertės

apskaičiuotos esant skirtingoms laikančiojo mūro sienoms ir skirtingiems izoliacijos storiams konstrukcijai su mediniu karkasu, kai šiltinama PAROC Ultra, o apsauga nuo vėjo iš PAROC Cortex b/PAROC tento (t, tb) 30 mm.

PAROC Ultra storiai	125	150	180	200	100+125	100+150	150+150	200+150
Keraminių plytų mūras 250 mm	0,223	0,207	0,182	0,169	0,155	0,143	0,124	0,109
Keramzitbetonio blokelių mūras 200 mm	0,205	0,185	0,165	0,154	0,135	0,132	0,115	0,102
Akytojo betono blokelių mūras 185 mm	0,193	0,174	0,157	0,147	0,136	0,126	0,111	0,099
Silikatinių blokelių mūras 180 mm	0,242	0,214	0,188	0,174	0,159	0,146	0,126	0,111
Keraminių blokelių mūras 175 mm	0,216	0,193	0,172	0,160	0,147	0,136	0,119	0,105

Skaičiavimų duomenys

Keraminių plytų mūras 250 mm: λ_ds = 0.6 W/mK,

Keramzitbetonio blokelių mūras 200 mm: λ_ds = 0.2 W/mK,

Akytojo betono blokelių mūras 185 mm: λ_ds = 0.14 W/mK,

Silikatinių blokelių mūras 180 mm: λ_ds = 0.7 W/mK,

Keraminių blokelių mūras 175 mm: λ_ds = 0.23 W/mK,

PAROC Ultra: λ_D = 0.035 W/mK, λ_ds = 0.036 W/mK,

PAROC Ultra plus: λ_D = 0.034 W/mK, λ_ds = 0.035 W/mK,

PAROC Cortex, PAROC tento t: λ_D = 0.033 W/mK, λ_ds = 0.034 W/mK,

Medinis karkasas cc 600 mm: λ_ds = 0.13 W/mK,

Vidaus ir išorės paviršių šiluminės varžos: R_si + R_se = 0.26 m²K/W.

Medinio karkaso įtaka įvertinta pagal STR 2.01.02:2016 „Pastatų energinio naudingumo projektavimas ir sertifikavimas“ 3 priedo „Statybos produktų šiluminių techninių rodiklių vertės pastatų energinio naudingumo skaičiavimams“ 6.2 punkto 3.10 lentelėje pateiktas formules.

Skaičiavimai atlikti pagal STR 2.01.02:2016.
