Neliela šķirkārta, liela ietekme: ventilējama fasāde rītdienas klimatam

Visā ES klimata pārmaiņas un novecojošais ēku fonds rada arvien lielāku slodzi ārsienām un fasādēm. No tehniskā un finansiālā skatpunkta līdz 2030. gadam energoefektivitātes renovācija būs nepieciešama pat 35 miljoniem ēku. Tāpēc būvniecības profesionāļiem jāizdara izvēle no daudzām iespējām. Tieši siltumizolācijas risinājums – un tas, kā tas darbojas fasādes sistēmā – joprojām lielā mērā nosaka ārsienas siltumtehnisko, akustisko, ugunsdrošības un mitruma uzvedību. Ventilējamās fasādes atbilst visām šīm prasībām: ventilējamas gaisa šķirkārtas un atbilstošas siltumizolācijas kombinācija aizsargā konstrukciju, kontrolē mitruma stāvokli un nodrošina ilgtermiņa veiktspēju.

Labi izprojektēta ventilējama fasāde apvieno vairākus veiktspējas ieguvumus, ko slēgtās sistēmās ir grūti sasniegt:

• Ilgtermiņa aizsardzība pret laikapstākļiem un mitrumu. Ventilācijas sprauga un ārējais apšuvums pasargā siltumizolāciju un konstrukciju no lietus, šļakatūdens un vēja nestā mitruma.
• Elastīga energoefektivitāte. Ar pareizu nesošās apakšsistēmas un siltumizolācijas kombināciju iespējams sasniegt plašu U vērtību diapazonu, neapdraudot mitrumdrošību.
• Vienkāršas renovācijas iespējas. Regulējamā apakškonstrukcija kopā ar elastīgu un elpojošu siltumizolāciju ļauj pārklāt esošas mūra vai betona fasādes, vienlaikus ļaujot esošai sienai izžūt.
• Ugunsdrošība pēc konstrukcijas. Nedegošu komponentu un materiālu izmantošana nodrošina stabilu un paredzamu risinājuma ugunsnoturību.

Kopumā šīs priekšrocības izskaidro, kāpēc ventilējamās fasādes arvien biežāk tiek uzskatītas par uzticamu veidu, kā atbilstoši reaģēt uz mainīgām klimata slodzēm, attīstītiem siltumizolācijas risinājumiem un renovācijas praktisko realitāti – ar nosacījumu, ka sistēma tiek projektēta un izpildīta kā vienots kopums.

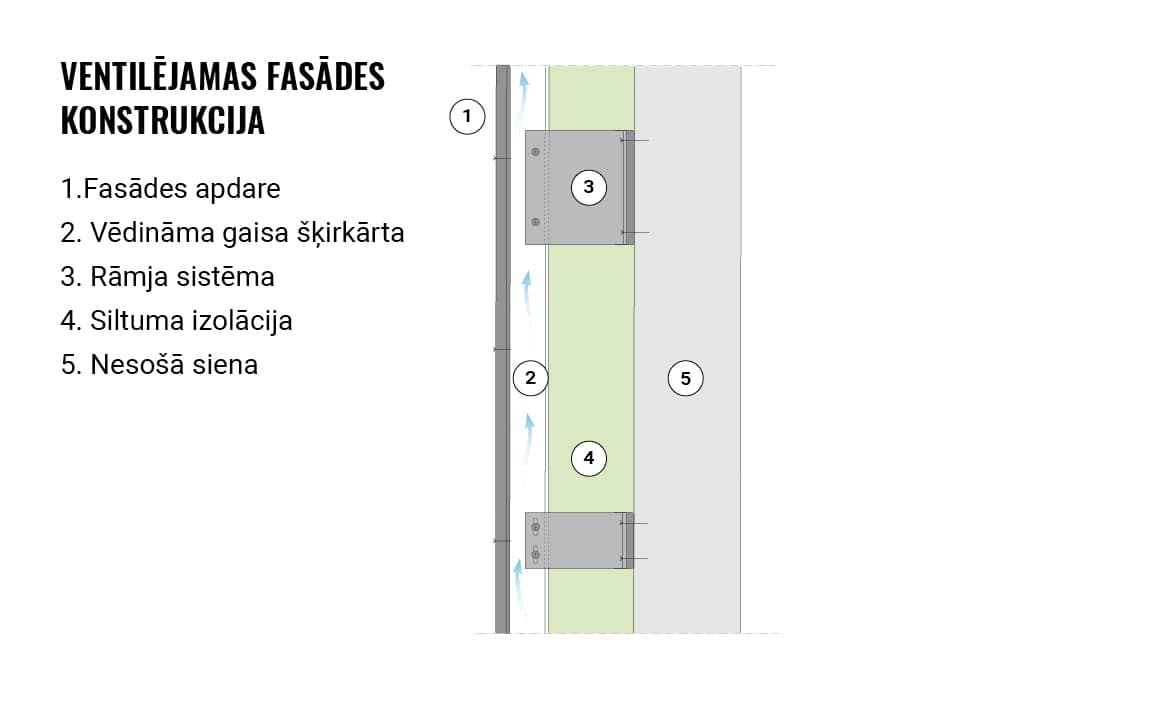

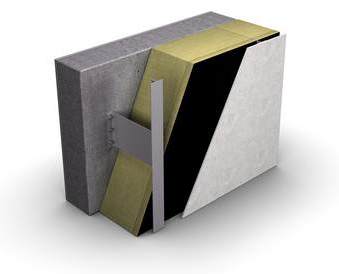

Ventilējamā fasādē sprauga starp apšuvumu un siltumizolāciju ir daudz vairāk nekā “tukša vieta”. Tas ir aktīvs funkcionāls slānis, kas lielā mērā nosaka, vai fasāde spēj tikt galā ar lietu, būvniecības mitrumu un iekštelpu mitrumu – visu to, kas laika gaitā neizbēgami nonāk konstrukcijā.

Ārējais gaiss ieplūst šķirkārtā fasādes apakšā un izplūst augšā. Tā kā šo gaisa plūsmu virzošie spēki ir nelieli, veiktspēja ir atkarīga mazāk no teorijas un vairāk no izpildījuma. Tā ir atkarīga no spraugas nepārtrauktības, atveru izmēra un izvietojuma, kā arī no tā, cik labi šī šķirkārta saglabājas atvērta pēc kronšteinu, uguns barjeru un normālu montāžas toleranču ieviešanas. Ja šie nosacījumi ir izpildīti, sprauga kļūst par kontrolētu ceļu, kas ļauj lietus ūdenim notecēt un atlikušajam mitrumam tikt izvadītam no šķirkārtas virsmām un siltumizolācijas ārējās plaknes.

“Fasādes ventilācija ir paredzēta, lai izvadītu visu lieko mitrumu, kas neizbēgami nonāk ārsienā – no būvniecības mitruma un iekštelpu mitruma līdz vēja nestam lietum. Patiesais izaicinājums ir panākt, lai sprauga strādātu neatkarīgi no ļoti atšķirīgiem klimatiem, ēku augstumiem un detaļu risinājumiem,” saka Susanna Tykka‑Vedder, OC paroc produktu līdere.

Šādi raugoties, ventilācijas sprauga nav pasīva detaļa, bet veiktspējai kritiski svarīgs slānis. Ja tā darbojas, kā paredzēts, tā nosaka gan mitrumdrošību, gan ilgtermiņa siltumtehnisko veiktspēju. Ja tā tiek traucēta, pat labi izplānota fasādes sistēma var nesasniegt plānoto rezultātu.

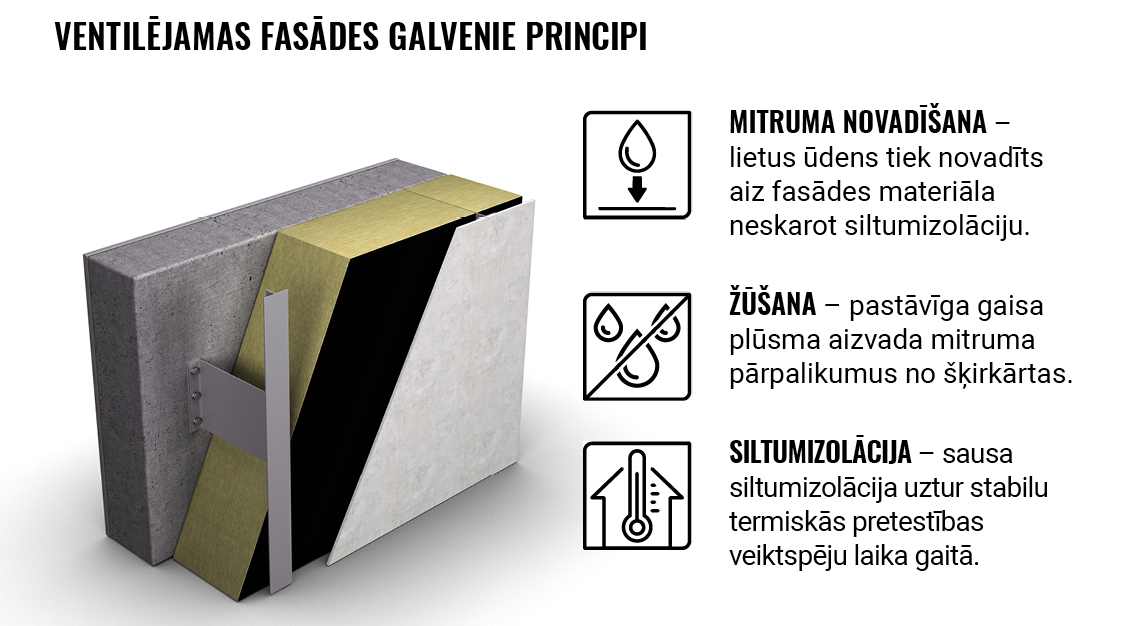

No mitruma pārvaldības viedokļa ventilācijas šķirkārta vienlaikus veic trīs kritiski svarīgas funkcijas:

1. Drenāža – tā darbojas kā kapilārais pārtraukums un drenāžas plakne, ļaujot lietus ūdenim, kas nokļūst aiz apšuvuma, notecēt lejup, neiesūcoties siltumizolācijā vai nesošajā konstrukcijā.
2. Žūšana – dūmeņa efekts un vēja radīta gaisa plūsma nodrošina mierīgu, bet nepārtrauktu gaisa kustību, kas pēc lietus un būvniecības mitruma izžūšanas laikā izvada tvaiku un virsmas mitrumu.
3. Siltumtehniskās veiktspējas aizsardzība – ilgtermiņā uzturot iekšējos konstrukcijas slāņus sausus, šķirkārta palīdz stabilizēt siltumizolācijas deklarēto siltumvadītspēju un samazina pelējuma, sasalšanas–atkušanas bojājumu un stiprinājumu korozijas risku.

Modelēšanas darbs, ko paroc vajadzībām veicis VTT (Somijas Tehnoloģisko pētījumu centrs VTT), balstās uz daudzgadīgām higrotermiskām simulācijām, izmantojot WUFI. Simulācijās tika analizēta gaisa plūsma ventilācijas dobumā, mitruma uzkrāšanās un žūšana dažādos apstākļos, tostarp atšķirīgos ēku augstumos, fasādes materiālos un vēja nestā lietus iedarbības līmeņos Ziemeļvalstu un Centrāleiropas klimatā. Rezultāti rāda, ka, pieaugot fasādes augstumam, masai un iedarbībai, šķirkārtai nepieciešamā ventilācija būtiski palielinās – tādēļ vēl lielāka nozīme ir pareizai spraugas izmērošanai un detaļu izstrādei.

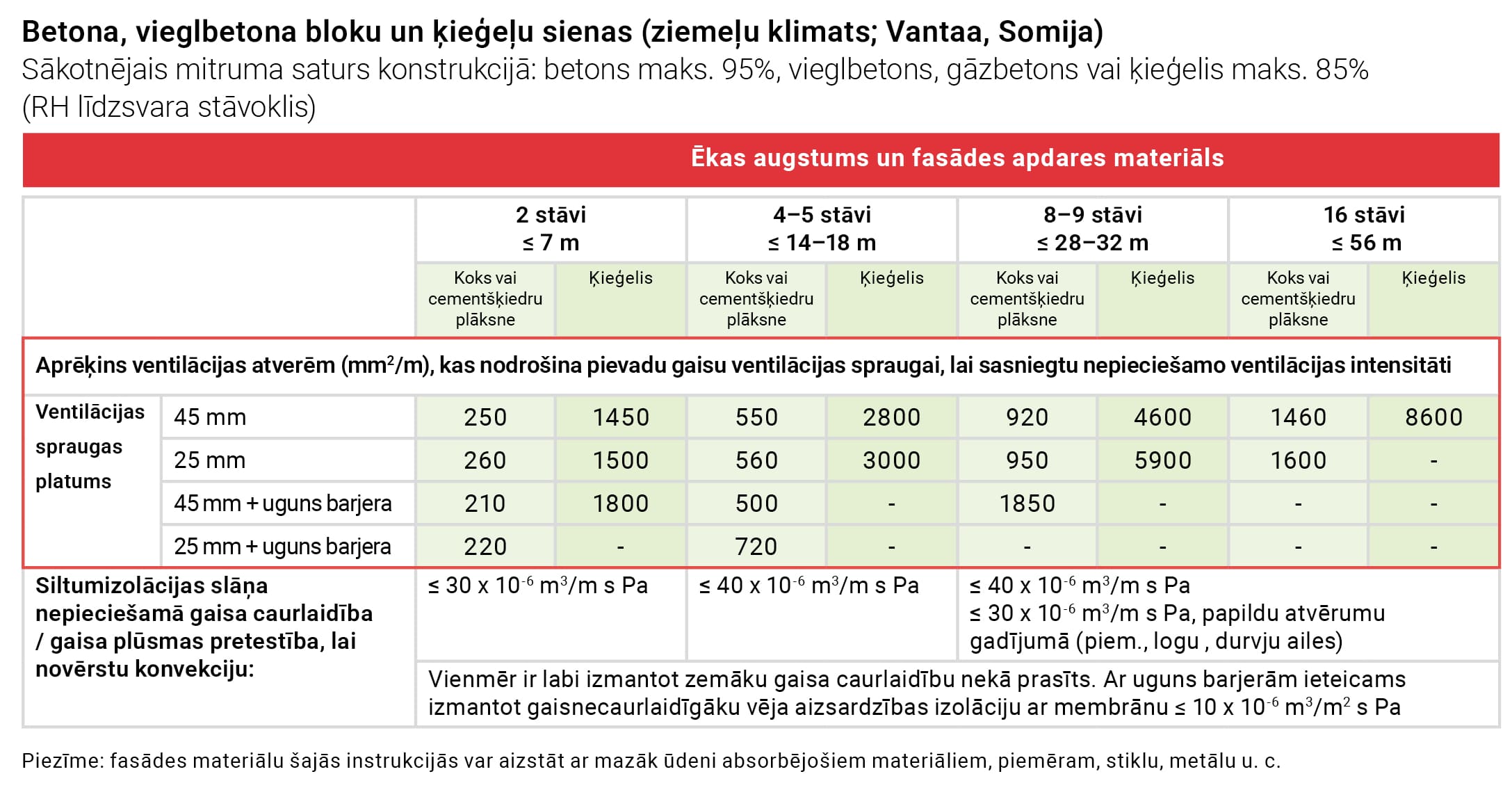

Ventilējamās fasādēs ventilācijas šķirkārtas veiktspēja mazāk ir atkarīga no spraugas nominālā platuma un vairāk – no tā, cik efektīvi gaiss var ieplūst un izplūst no dobuma. Saskaņā ar paroc ventilējamo fasāžu projektēšanas vadlīnijām atveru izmērs, nepārtrauktība un izvietojums ir galvenie parametri, kas nosaka gaisa plūsmu šķirkārtā – īpaši tad, kad tiek ieviestas uguns barjeras un stiprinājumi.

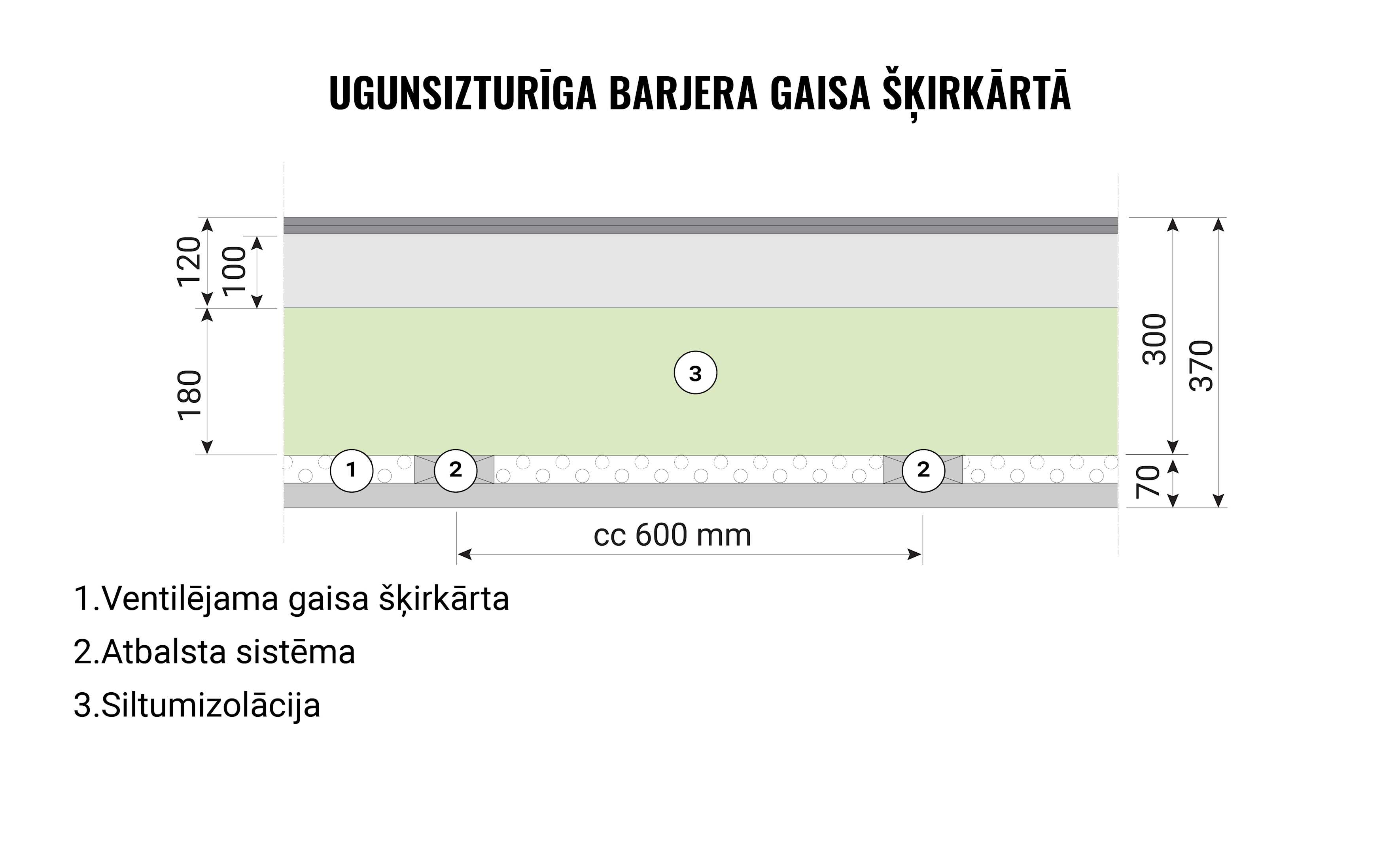

paroc vadlīnijas rāda, ka, lai gan šķirkārtas platums paliek nemainīgs, horizontālās uguns barjeras var būtiski samazināt efektīvo brīvo ventilācijas laukumu. Tāpēc vien spraugas platuma palielināšana nekompensē nepietiekamas vai aizsegtas atveres. Praksē brīvo atveru laukums daudz vairāk ietekmē gaisa plūsmu, mitruma kontroli un spiediena izlīdzināšanu nekā nominālais šķirkārtas izmērs.

Fasādē ar 45 mm ventilācijas spraugu brīvais ventilācijas atvērums bez uguns barjerām ir     37 530 mm² uz metru [(1000 mm × 45 mm) - (1.66 × 45 mm × 100 mm)]. Ja tiek pievienota horizontāla uguns barjera, efektīvais atvēruma izmērs var samazināties līdz pat 95%, atstājot tikai 1876 mm² uz metru brīvās ventilācijas laukuma.

Tā kā ventilācijas sprauga veic šīs kritiskās funkcijas, nelielas projektēšanas vai izpildes kļūdas var radīt nesamērīgi lielas sekas. Jaunākās projektēšanas vadlīnijas īpaši izceļ divus būtiskus aspektus:

• Spraugai reālajā izpildījumā jāpaliek atvērtai, ne tikai rasējumos – arī pēc kronšteinu, stiprinājumu un horizontālo uguns barjeru uzstādīšanas.
• Siltumizolācijai šķirkārtas pusē jāierobežo nevēlama gaisa kustība, lai izvairītos no “tieša vēja ietekmes” un iekšējās konvekcijas siltumizolācijā , kas var pasliktināt siltumtehnisko veiktspēju.

Tāpēc šīs “nelielās telpas” pareiza izveide nav par to, lai atstātu nominālus 20 vai 30 milimetrus. Runa ir par pietiekama platuma apvienošanu ar labi izstrādātām atverēm, saderīgām ugunsdrošības barjerām un pareizu siltumizolāciju. Tad šķirkārta var uzticami pildīt savu uzdevumu visā fasādes augstumā un ekspluatācijas laikā.

“Normatīvi nosaka minimumu, bet tie nenosaka, kas ir optimālikatras ēkas gadījumam. Ventilācijas sprauga ir jāizveido tādā izmērā atbilstoši faktiskajam fasādes augstumam, sienas virzienam un fasādes slāņu uzbūvei, kas tiek projektēts,” saka Susanna Tykka‑Vedder, OC paroc produktu līdere.

Projektēšanas komandām daži praktiski jautājumi var palīdzēt precizēt diskusiju par nākamo projektu:

• Kādām vēja nestā lietus slodzēm un iedarbības kategorijām mēs patiesībā projektējam?
• Cik augsta ir katra fasādes zona, un kur šķirkārtai jānodrošina ieplūde un izplūde?
• Vai kronšteini, uguns barjeras un montāžas tolerances atstāj brīvo spraugu kādu paredzēts izveidot?
• Kā šajā gadījumā vietējie nacionālie būvnormatīvi mijiedarbojas ar ražotāja ieteikumiem?

Tagad esam redzējuši, kā ventilācijas sprauga, siltumizolācija un apšuvums kopā pārvērš vienkāršu sienu ventilējamas fasādes sistēmā, kas spēj pārvaldīt mitrumu, nodrošināt energoefektivitāti un aizsargāt konstrukciju arvien prasīgākos apstākļos. Ja šķirkārta tiek uztverta kā aktīvs slānis, visa sistēma kļūst izturīgāka, paredzamāka un vieglāk renovējama visā tās dzīves ciklā. Nākamie raksti balstīsies uz šo pamatu, aplūkojot, kā pareizi izmērot un ventilēt spraugu. Rakstos tiks apskatīta arī siltumizolācijas veiktspēja, mitruma un uguns riski, kronšteini un kopējās sistēmas izvēles.
