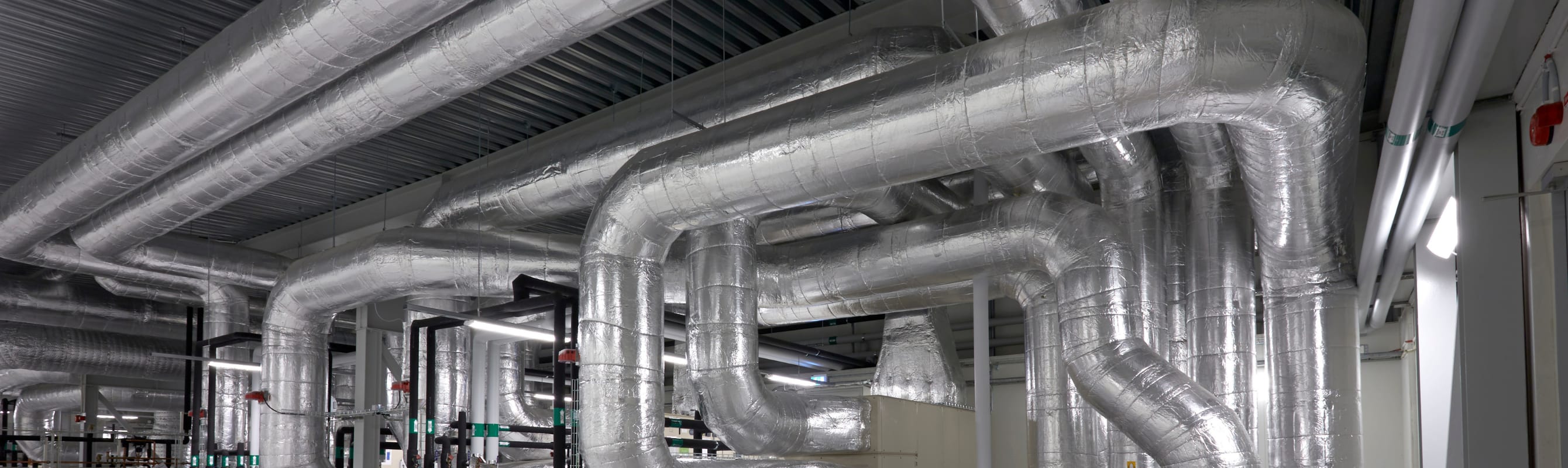

Ilmanvaihtokanavien eristysmääräykset – miten vaatimukset tulkitaan käytännössä

Ilmanvaihtokanavien eristysmääräykset eivät ole pelkkä lista pykäliä, vaan suunnittelijan työkalu paloturvallisuuden, kosteudenhallinnan ja sisäilmaston varmistamiseen. Kun ymmärrät, mistä vaatimukset tulevat ja miten ne osoitetaan käytännössä, osaat valita eristeratkaisut oikein ja vältät tyypillisimmät sudenkuopat.

Suomessa rakentamista ohjaa rakentamislaki (751/2023), jossa määritellään rakentamista koskevat yleiset edellytykset, olennaiset tekniset vaatimukset sekä rakentamisen lupamenettely ja viranomaisvalvonta. Rakentamislain luvusta 4 löytyvät olennaiset tekniset vaatimukset koskevat muun muassa paloturvallisuutta, terveellisyyttä, meluntorjuntaa ja ääniolosuhteita sekä energiatehokkuutta.

Tarkemmat rakentamista koskevat säännökset ja ohjeet on koottu Suomen rakentamismääräyskokoelmaan, ja ne annetaan käytännössä ympäristöministeriön asetuksina. Ilmanvaihtoa ja siten ilmanvaihtokanavien eristämiseen suoraan tai välillisesti vaikuttavia säännöksiä ovat erityisesti viisi kokonaisuutta:

1. Paloturvallisuus (848/2017)
2. Kosteustekninen toimivuus (782/2017)
3. Sisäilmasto ja ilmanvaihto (1009/2017)
4. Ääniympäristö (796/2017)
5. Energiatehokkuus (1010/2017)

Asetusten tarkemmat sisällöt löytyvät ympäristöministeriön sivuilta Suomen rakentamismääräyskokoelmasta.

Keskitymme tässä artikkelissa paloturvallisuuteen, kondensaation hallintaan sekä sisäilmaston vaatimuksiin, joita Owens Corning® PAROC® pitää keskeisinä tekijöinä rakennusten ja niiden käyttäjien turvallisuuden kannalta ilmanvaihtokanavien eristyksessä. Akustinen suorituskyky ja energiatehokkuus ovat suunnittelun näkökulmasta yhtä kriittisiä, mutta pureudumme niihin muissa sääntelyä ja suorituskykyä käsittelevissä sisällöissä.

Paloturvallisuus (848/2017): estä palon ja savun leviäminen

Mitä asetus edellyttää?

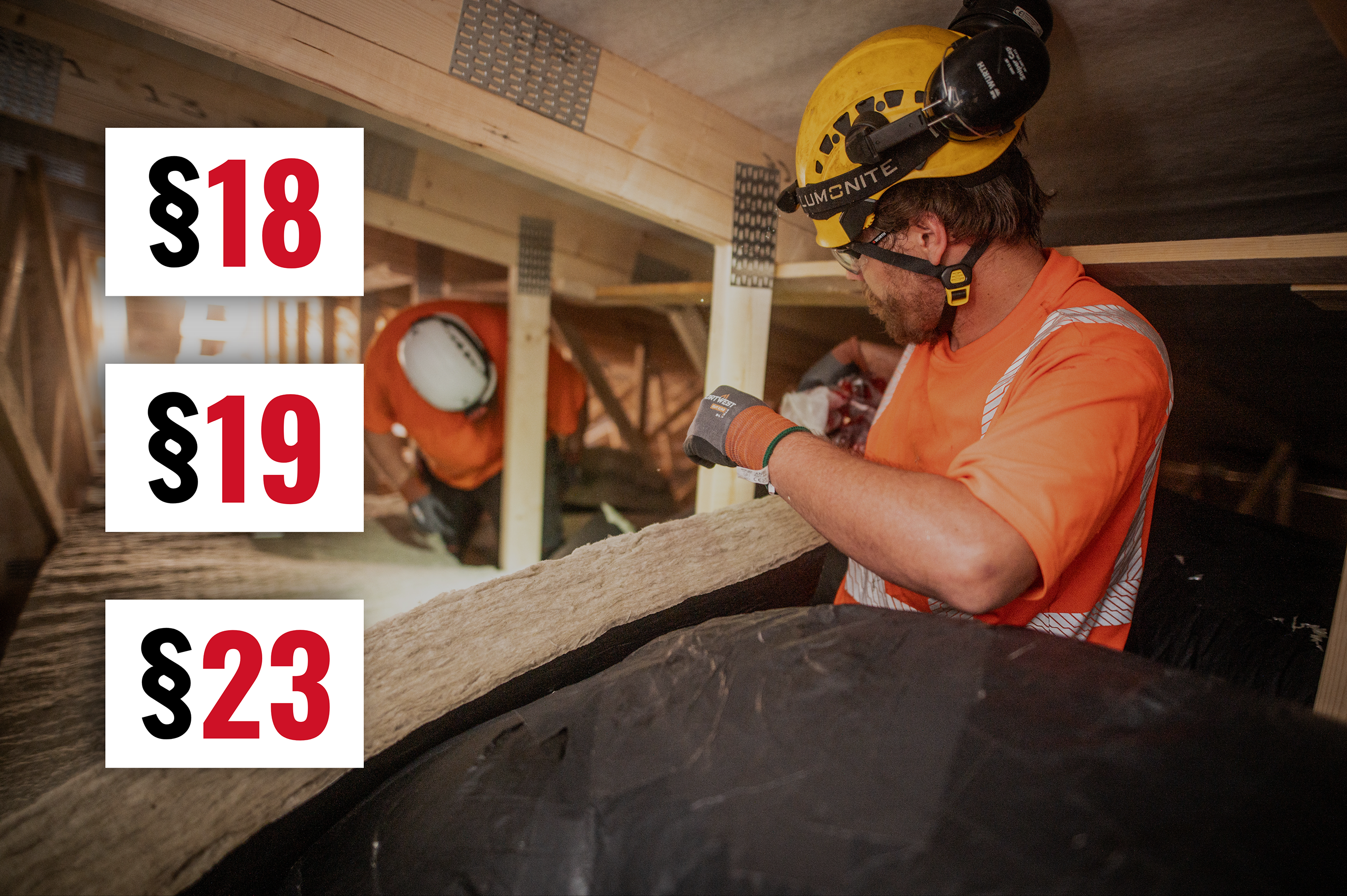

Ilmanvaihtokanavien kannalta keskeisiä ovat erityisesti:

§18 Läpiviennit osastoivissa rakenteissa: osastoivan rakennusosan läpi johdetut kanavat eivät olennaisesti saa heikentää rakennusosan osastoivuutta.

§19 Ilmanvaihtojärjestelmä: ilmanvaihtojärjestelmä ei saa myötävaikuttaa palon tai savukaasujen leviämiseen vaaraa aiheuttavalla tavalla.

§23 Sisäpuoliset pinnat: sisäpuolisten pintojen luokkavaatimuksia sovelletaan myös ilmakanavien eristeiden pintoihin.

Miksi tämä on suunnittelijalle olennaista?

Ilmanvaihtokanavien kautta leviävä palo tai savukaasut voivat aiheuttaa merkittävän riskin rakennuksen käyttäjille, pelastushenkilöstölle sekä itse rakennukselle palo- ja savuvahinkojen osalta.

Siksi suunnittelussa on ratkaisevaa ymmärtää yksi perusperiaate:

Kanava, eristys ja läpivienti muodostavat kokonaisuuden, jonka on täytettävä vaatimukset yhdessä.

Suomessa noudatetaan EN-standardien mukaisia testi- ja luokitusmenetelmiä, joiden tulosten ja paloluokitusten perusteella voidaan valita rakennuskohteeseen sopiva ja määräykset täyttävä palosuojausratkaisu.

On hyvä huomioida, että palonkestäville ilmakanaville ei ole olemassa yhdenmukaistettua standardia, jonka perusteella ne kuuluisivat CE-merkinnän piiriin. Vaikka palosuojauksessa käytettävillä eristeillä on yhdenmukaistettu standardi ja siten CE-merkintä on pakollinen, eristeitä koskevan standardin EN 14303 mukaisella CE-merkinnällä ei voi osoittaa ilmanvaihtokanavien palonkestävyyttä.

Tästä syystä sovelletaan kansallista tuotehyväksyntämenetelmää, ja hyväksi käytännöksi on muodostunut myös vapaaehtoinen tuotesertifiointi, jonka myöntäjänä toimii Eurofins Expert Services Oy. Sertifioinnilla osoitetaan järjestelmän olevan testattu ja luokiteltu EN-standardien mukaisesti sekä täyttävän asetuksen 848/2017 vaatimukset.

Käytännössä vaatimusten osoittaminen perustuu esimerkiksi:

• testauksiin standardin EN 1366-1 mukaisesti
• luokituksiin standardin EN 13501-3 mukaan
• vapaaehtoiseen, järjestelmätason tuotesertifiointiin

Tiesitkö?

PAROC® Vect on passiivisten palosuojaratkaisujen tuotevalikoima ilmanvaihtokanaville. Tuotteet on testattu standardin EN 1366-1 mukaisesti ja luokiteltu standardin EN 13501-3 mukaan. PAROC Vect -valikoimassa on saatavilla tuotteita, joiden palonkestävyysluokka on ratkaisusta riippuen jopa EI 60.

Asetuksen Paloturvallisuus (848/2017) käyttötarkoituksen mukaisesti sisäpuolisten pintojen luokkavaatimuksia sovelletaan myös ilmakanavien eristeiden pintoihin. Tiukimmat vaatimukset koskevat esimerkiksi uloskäytäviä ja palosulkuja, joissa P1- ja P2-luokan rakennuksissa luokkavaatimus sisäpuolisille pinnoille on A2,s1-d0. Parocin ilmanvaihtokanavien paloeristeet täyttävät nämä tiukimmatkin luokkavaatimukset.

Kosteustekninen toimivuus (782/2017): hallitse kondenssi

Mitä asetus edellyttää?

Asetuksen 782/2017 osalta ilmanvaihtokanavien eristämisessä on huomioitava erityisesti:

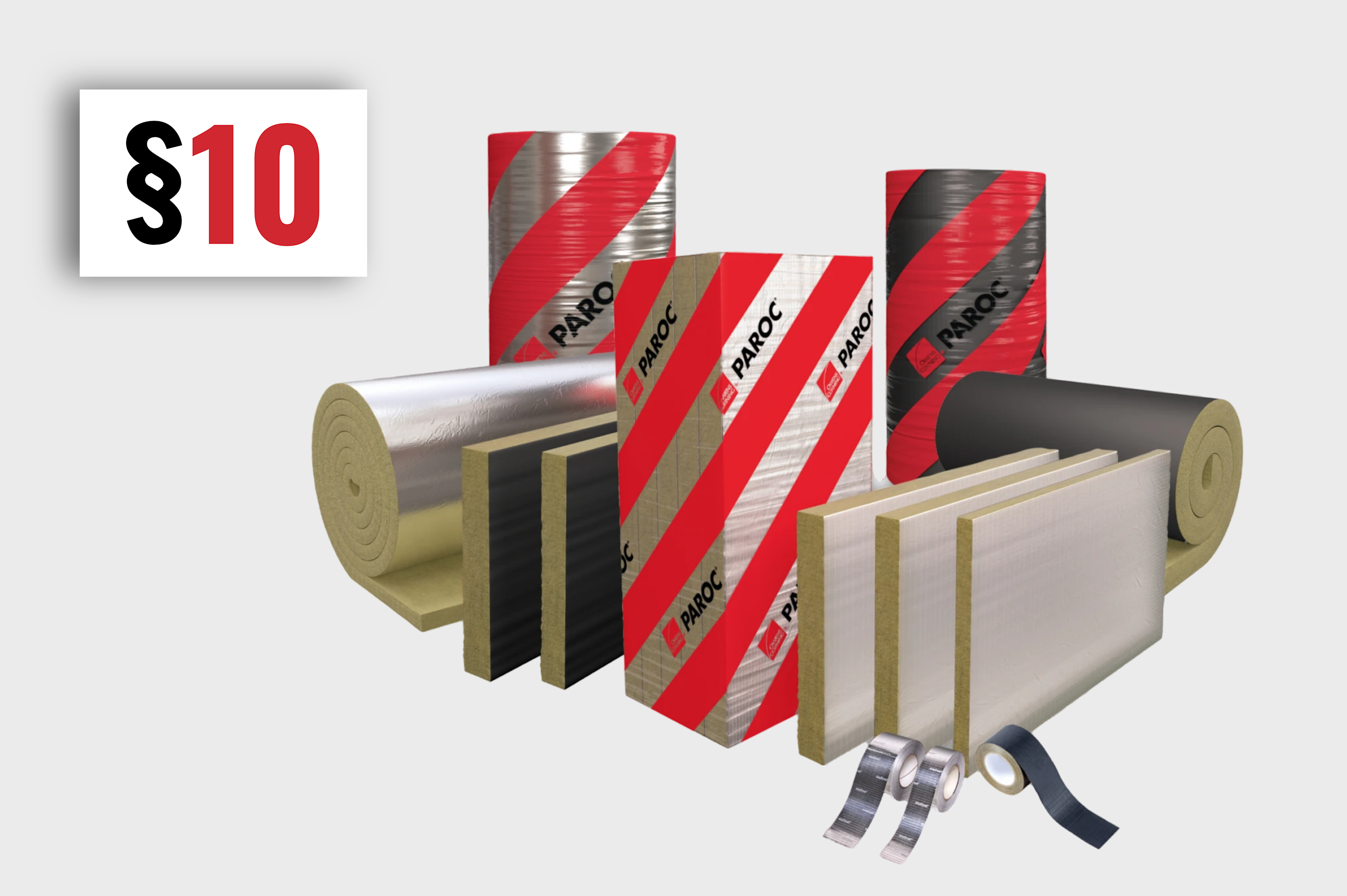

• §10 Ilmanvaihto-, lämmitys- ja jäähdytyslaitteistojen ja muiden laitteistojen vesivuotojen havaitseminen, jäätyminen ja veden tiivistyminen: vettä ei saa tiivistyä haittaa aiheuttaen laitteistojen kanavien ja laitteiden pinnoille tai tiivistyvä vesi on oltava johdettavissa pois haittaa aiheuttamatta.

Miksi tämä on suunnittelijalle olennaista?

Veden tiivistyminen eli kondenssi kanavien ja laitteiden pinnoille voi aiheuttaa vaurioita kanavistoihin ja laitteisiin sekä valuessaan niitä ympäröiviin rakenteisiin.

Miten tätä tulkitaan suunnittelussa?

Kondenssia voidaan estää mitoittamalla eristepaksuus siten, että eristeen pintalämpötila pysyy riittävän korkeana ja huolehtimalla siitä, että eristeessä on vesihöyryn läpi kulkeutumisen estävä rajapinta, ja saumat ja läpiviennit on huolellisesti tiivistetty.

Riittävät eristepaksuudet voidaan mitoittaa LVI-ohjekortin LVI 50-10345 (Taloteknisten eristysten mitoitus ja käyttö) taulukoiden mukaan. Suunnittelijat saavat LVI-ohjekortit käyttöönsä hankkimalla tarvittavan lisenssin Rakennustiedolta.

Mitä asetus edellyttää?

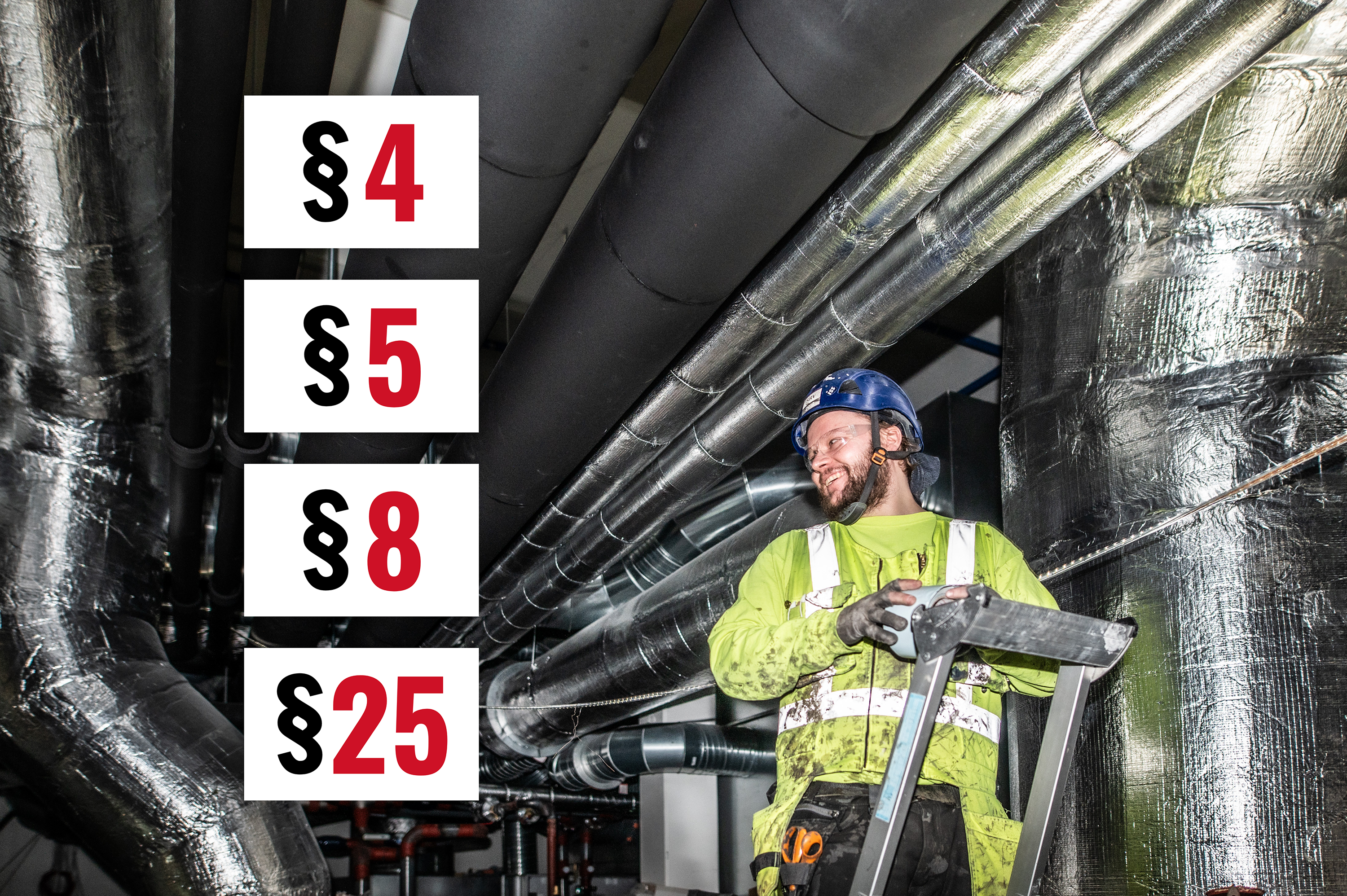

Asetuksessa 1009/2017 on useita pykäliä, joiden mukaisiin vaatimuksiin voidaan vastata oikein mitoitetulla eristämisellä. Ilmanvaihtokanavien eristämisen kannalta keskeisiä ovat erityisesti:

§4 Huonelämpötilat

§5 Sisäilman laatu

§8 Ilmanvaihto

§25 Ilmanvaihtojärjestelmän eristäminen

Asetuksen ydinviesti eristyksen näkökulmasta on selkeä: erityissuunnittelijan on suunniteltava ilmanvaihtokanavien, -kammioiden ja -koneiden lämmön- ja kosteudeneristys siten, ettei ilma jäähdy tai lämpene lämpötilanhallintaa ja viihtyisyyttä haittaavasti eikä kosteus tiivisty rakenteita vahingoittavasti tai sisäilman laatua heikentävästi.

Pykälässä 4 määritellään huonelämpötilojen suunnitteluarvot. Ilmanvaihdolla voidaan suoraan vaikuttaa huonelämpötiloihin, ja siksi ilmanvaihtokanavien eristeillä on merkitystä siihen, että kanavistossa kulkevan ilman lämpötila pidetään halutussa lämpötilassa.

Eristämättä jätetyt tai liian vähäisesti eristetyt kanavat voivat aiheuttaa kanavistossa kulkevan ilman lämpenemistä tai jäähtymistä riippuen siitä, mitä kautta kanavat kulkevat ja mikä on ympäristön lämpötila kyseisellä reitillä. Kanavistoille riittävät eristepaksuudet voidaan mitoittaa LVI-ohjekortin LVI 50-10345 taulukoiden mukaan.

Pykälä 5 asettaa vaatimukset sisäilman laadulle: sisäilmassa ei saa esiintyä terveydelle haitallisessa määrin hiukkasmaisia epäpuhtauksia, fysikaalisia, kemiallisia tai mikrobiologisia tekijöitä eikä viihtyisyyttä jatkuvasti heikentäviä hajuja.

Parocin ilmanvaihtokanavien lämmön- ja paloeristeet ovat M1-luokiteltuja, ja siten ne tukevat vähäpäästöisten ratkaisujen valintaa.

Pykäliä 4 ja 5 täydentää myös pykälä 8, jonka mukaan ilmanvaihdon on toteutettava terveellinen, turvallinen ja viihtyisä sisäilman laatu oleskelutiloissa. Ilmanvaihtojärjestelmän on tuotava rakennukseen riittävä ulkoilmavirta ja poistettava sisäilmasta terveydelle haitallisia aineita, liiallista kosteutta, viihtyisyyttä haittaavia hajuja sekä ihmisistä, rakennustuotteista ja toiminnasta sisäilmaan aiheutuvia epäpuhtauksia. Toteuttamalla eristysratkaisut pykälien 4 ja 5 vaatimusten mukaisesti, tuetaan myös pykälän 8 tavoitteita.

Eristämistä koskevat LVI-ohjekortit LVI 50-10344 ja LVI 50-10345 määrittävät talotekniikassa yleisesti käytettävät eristemateriaalit ja niiden asentamisen sekä taloteknisten eristysten mitoituksen ja käytön. LVI-ohjekorttien taulukoiden avulla voidaan valita oikeanlaiset eristeet ja määritellä niille riittävät eristepaksuudet sekä mahdollinen kondenssisuojaus.

Miten suunnittelijana varmistat määräystenmukaisuuden?

Nyt kun ilmanvaihtokanavien eristystä koskevat suomalaiset säädösvaatimukset on esitelty, on suunnittelijoille keskeistä ymmärtää, miten vaatimukset toimivat käytännössä.

Ilmanvaihtokanavien eristystä koskevat määräykset muodostavat kokonaisuuden, jossa:

• paloturvallisuus rajoittaa tulen ja savun leviämistä
• lämpö- ja kosteustekninen toimivuus estää kondensaation aiheuttamat vauriot
• sisäilmastovaatimukset varmistavat hyväksyttävät olosuhteet ja sisäilman laadun

Käytännön suunnittelutyössä tämä voidaan tiivistää näin:

1. tunnista kohteessa sovellettavat asetukset ja pykälät
2. mitoita eristepaksuudet ja määritä kondenssisuojaus (esim. LVI 50-10345)
3. varmista palosuojaus järjestelmätasolla (testatut ja luokitellut ratkaisut)
4. huomioi materiaalien vähäpäästöisyys sisäilman laadun näkökulmasta

Tuotekelpoisuus: miten vaatimusten täyttyminen osoitetaan?

Kun vaatimukset on tunnistettu ja ratkaisut mitoitettu, seuraava askel on osoittaa tuotekelpoisuus ja dokumentoida valinnat. Rakennustuotteen näkökulmasta pysyvänä osana rakennuskohdetta käytettävän rakennustuote ei saa aiheuttaa terveyshaittoja ja sen tulee olla ominaisuuksiltaan sellainen, että rakennuskohde täyttää rakentamislaissa säädetyt olennaiset tekniset vaatimukset.

Tehdasvalmisteiset mineraalivillatuotteet, joita käytetään rakennusten laite-eristyksiin eli talotekniikan ja teollisuuden teknisinä eristeinä, kuuluvat pakollisen CE-merkinnän piiriin. Mineraalivillasta valmistettuja teknisiä eristeitä koskeva yhdenmukaistettu standardi on EN 14303, jonka mukaan valmistaja testaa ja ilmoittaa tuotteen suoritustasot suoritustasoilmoituksella (DoP) sekä kiinnittää tuotteeseen CE-merkinnän. Rakennushankkeissa CE-merkityn rakennustuotteen suoritustasoilmoituksesta tarkistetaan, että suunnitelmissa määritellyt ominaisuudet ja vaatimukset täyttyvät. Teknisille eristeille tyypillisiä ilmoitettavia ominaisuuksia ovat muun muassa palo-ominaisuudet ja lämmönjohtavuudet eri lämpötiloissa.

DoP on todiste vaatimustenmukaisuudesta sekä kolmannen osapuolen varmentamaa ja testaamaa tietoa tuotteen olennaisista ominaisuuksista, kuten lämmönjohtavuudesta, puristuslujuudesta ja palokäyttäytymisestä. Kaikkien PAROC® LVI-eristystuotteiden suoritustasoilmoitukset (DoP) ovat saatavilla kunkin tuotteen tuotesivulta.

Haluatko varmistaa, että ilmanvaihtosuunnitelmasi täyttävät ilmanvaihtokanavien eristysvaatimukset myös käytännön toteutuksen ja dokumentoinnin näkökulmasta?

Lue lisää PAROC®-kivivillaeristeistä ilmanvaihtokanaville tai ota yhteyttä asiantuntijoihimme saadaksesi tukea vaatimusten tulkintaan ja sopivien ratkaisujen valintaan jo suunnitteluvaiheessa.

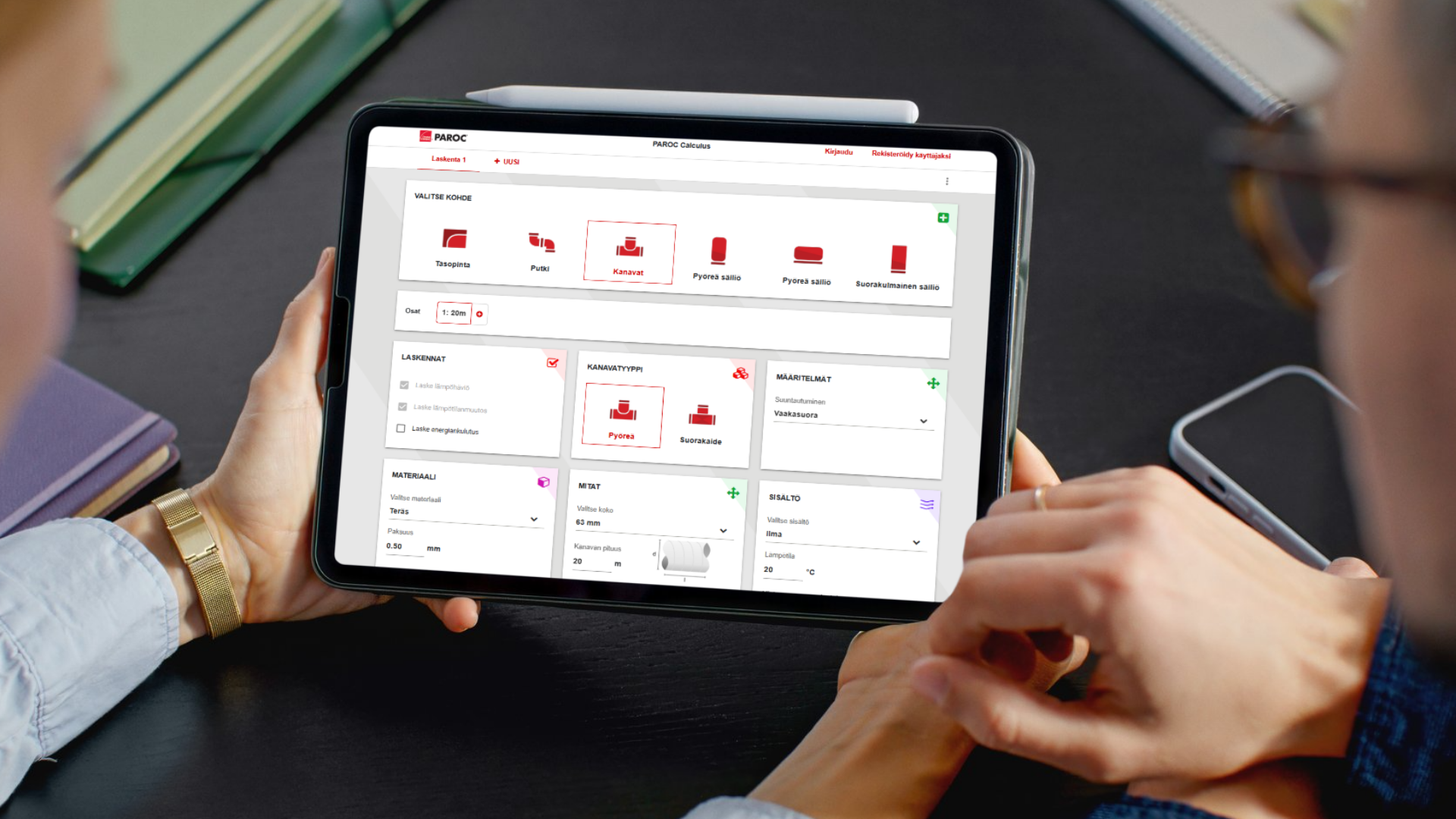

PAROC® Calculus -työkalu eristemitoitukseen ja –laskentaan

PAROC® Calculus on teknisen eristyksen laskentaohjelma, jonka avulla voidaan mitoittaa lämmöneristykset erilaisissa talotekniikan ja prosessiteollisuuden sovelluksissa, kuten putkissa, ilmanvaihtokanavissa ja prosessiteollisuuden säiliöissä. PAROC® Calculusta voidaan käyttää myös eristettyjen ja eristämättömien venttiilien ja laippojen lämpöhäviöiden laskemiseen. Ohjelma on ilmainen ja sitä voidaan käyttää sekä tietokoneella, tabletilla että mobiililaitteella.
